QSL1000 spring lift table

Compare with general lift tables, this QSL1000 series spring lift table is a rotating lift table which can automatically maintain a load at the ideal height for manual loading and unloading without any electric or any manual operation, this pallet & spring lever loader can automatically maintain at the top of the load as the working height to  reduce the discomfort of long-term bending just with the spring force of the spring and the gravity of the cargo.

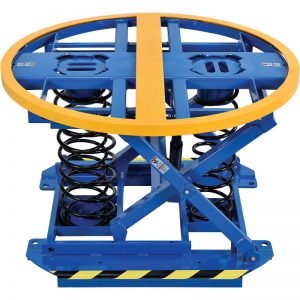

It is also a rotaing lift table as it can realize the operation of each side by rotating the surface of the spring loader, so the workers can easily complete all loading and unloading works just keep the same posture. Not only improves productivity but also protects workers from long time bending.

Không cần nguồn điện, bộ định vị đi kèm với ba lò xo để cân bằng tải trọng tối đa. Dễ dàng loại bỏ một hoặc hai lò xo cho các yêu cầu tải nhẹ hơn.

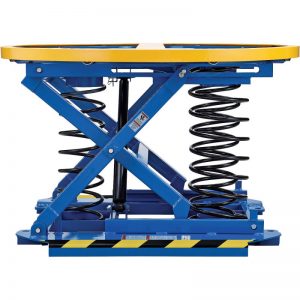

Khi trọng lượng được thêm vào Trình tải cấp độ lò xo, nó làm cho lò xo nén, hạ thấp chiều cao của nền tảng. Khi trọng lượng được loại bỏ, các lò xo mở rộng, nâng chiều cao của nền tảng. Sau khi được hiệu chỉnh chính xác cho trọng lượng tải tối đa, thang máy sẽ tự động giữ ở độ cao công thái học.

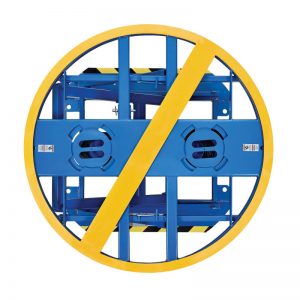

Tải trọng phạm vi là 440 lbs. đến 4.400 lbs. Bàn xoay tiêu chuẩn cho phép xoay 360 ° để truy cập tải dễ dàng. Túi ngã ba cũng có tiêu chuẩn để định vị lại bộ tải lò xo.

Nó bao gồm 3 lò xo với kích thước khác nhau, bạn có thể nhóm chúng một cách tự do theo công suất và chiều cao bạn cần. Được trang bị xe nâng, bỏ túi, cho phép vận chuyển giữa các khu vực làm việc khác nhau. Bàn nâng thang máy cũng có thể tùy chọn cho các khu vực không có xe nâng.






i-Nâng số1313601
Mô hìnhQSL1000
Sức chứa kg (lb.)200-2000(440-4400)
Chiều cao nén mm (bằng.)240(9.4)
Chiều cao mở rộng mm (bằng.)710(28)
Vòng xoay, bên ngoài dia. mm (bằng.)1110(44)
Vòng xoay, bên trong dia. mm (bằng.)1035(40.7)
Chiều dài khung cơ sở mm (bằng.)1150(45.3)
Chiều rộng khung cơ sở mm (bằng.)930(36.6)

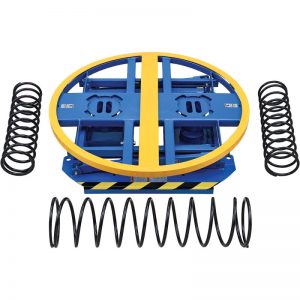

Với 3 lò xoLớn, Trung, Nhỏ

Khung của bàn nâng lò xo có thể xử lý tải trọng lên tới 4400 lbs. Để điều chỉnh đơn vị cho các tải pallet khác nhau, lò xo được thay đổi. Các lò xo được chọn để phù hợp với trọng lượng và chiều cao của pallet được nạp đầy đủ. Một đơn vị có thể có một đến ba lò xo. Mỗi lần thay đổi trọng lượng pallet hoặc chiều cao pallet, lò xo cũng có thể cần phải thay đổi. Hướng dẫn sẽ cho bạn thấy làm thế nào các lò xo được chọn. Mỗi mùa xuân được mã hóa màu với dấu sơn ở một đầu.

Bộ tải cấp được kích hoạt bằng lò xo sẽ luôn có ít nhất một lò xo. Mùa xuân này có một dấu màu cam, và đường kính lớn hơn so với những người khác. Lò xo lớn này luôn được đặt gần phía sau của đơn vị.
